機架式前端設備
| 設備類型 | 下行直調光發 | 下行外調光發 | 下行光收 | 上行光收 |
| 產品型號 | TFT1000M | TFT1550D | TFR7800J | TRR7800L |

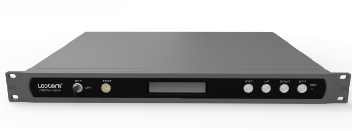

| 產品圖片 |
 |
 |
 |
 |
| 波長 | 1310/1550 | 1550±10 | 1200～1600 | 1200～1600 |
| 頻率范圍(MHz) | 47～860/1000 | 47～860/1000 | 47～860/1000 | 5～200 |
| 平坦度(dB) | ±0.5 | ±0.5 | ±0.75 | ±0.75 |
| 插入損耗(dB) | NA | NA | NA | NA |
| 輸入反射損耗(dB) | ≥16 | ≥16 | ＞45 | ＞45 |
| 輸出反射損耗(dB) | ＞45 | ＞45 | ≥16 | ≥16 |
| 輸入光功率范圍(dBm) | NA | NA | -8～+2 | -27～+2 |
| 光AGC范圍(dBm) | NA | NA | -6～+2可選 | -10～+1 |
| 輸入電平典型值(dBµV) | 77 | 80 | NA | NA |
| 輸入電平范圍(dBµV) | 72～82 | 75～85 | NA | NA |
| 輸出電平(dBµV) | NA | NA | ≥96 *5 | ≥100 *7 |
| 輸出光功率(dBm) | 6～14 | 7～10 | NA | NA |
| 衰減調節范圍(dB) | 0～20 *1 | 0～20 *1 | 0～20 | 0～20 |
| 斜率調節范圍(dB) | NA | NA | 0～18 | NA |
| 隔離度(dB) | ≥50 *2 | ≥50 *2 | NA | ＞70 |
| C/N(dB) | ≥51 *3 | ≥52 *3 | ≥51 *3 | NA |
| CTB(dB) | ≥65 *3 | ≥66 *3 | ≥65 *3 | NA |
| CSO(dB) | ≥61 *3 | ≥66 *3 | ≥61 *3 | NA |
| 動態范圍@NPR≥30dB(dB) | NA | NA | NA | ≥20 |
| 輸入RF端口數 | 2 *2 | 2 *2 | NA | NA |
| 輸出RF端口數 | NA | NA | 1或2 | 1～4 |
| 輸入光口數 | NA | NA | 1或2 *6 | 1～4 |
| 輸出光口數 | 1 | 1或2 | NA | NA |
| RF接頭類型 | 公制或英制 | 公制或英制 | 公制或英制 | 公制或英制 |
| 光接頭類型 | SC/APC or FC/APC | SC/APC or FC/APC | SC/APC or FC/APC | SC/APC or FC/APC |
| 工作模式 | AGC、MGC | AGC、MGC | AGC、MGC | AGC、MGC |
| 功耗(W) | ＜15 | ＜50 | ＜12 | ＜10 |
| RF檢測 | 支持 | 支持 | 支持 | 支持 |
| 工作溫度范圍(°C) | -20～+60 | -20～+60 | -20～+60 | -20～+60 |
| 工作濕度范圍(%) | 5～95 *4 | 5～95 *4 | 5～95 *4 | 5～95 *4 |
| 切換時間 | NA | NA | NA | NA |
| MTBF(小時) | ＞10萬 | ＞10萬 | ＞10萬 | ＞10萬 |
| 外形尺寸 | 485×43×300 | 485×43×300 | 485×43×300 | 485×43×300 |
|
注：1.工作在MGC狀態時； 2.具備-12dB高隔離度插入口，與主口間隔離度≥50dB； 3.按照《GYT 143-2000 有線電視系統調幅激光發送機和接收機入網技術條件和測量方法》A類要求進行測試； 4.無冷凝； 5.兩口輸出狀態； 6.兩路光輸入時具備光輸入備份功能； 7.-10dBm接收時； 8.輸出光功率支持向下調節3dB，向上調節0.5dB，步進為0.5dB； 9.8至32路輸出口功率； 10.廣播輸入光功率； 11. 廣播和插播復用后輸出時兩者之間的差值，自動調節時，插播光功率較廣播光功率低6dB。 |
||||
| 設備類型 | 光放大 | 光開關 | 射頻開關 | 下行插播型光發 | 鉺鐿大功率光放 |
| 產品型號 | LTEDFA-1550 | LTSW-2 | RF1200 | TFT1550N | TOA-1000-F |
| 產品圖片 |
 |
 |
 |
 |
 |
| 波長 | 1530～1565 | 1250～1610 | NA | 1550±20 | 1540～1565 |
| 頻率范圍(MHz) | NA | NA | 47～1000 | 47～860或1000 | NA |
| 平坦度(dB) | NA | NA | ±0.75 | ±0.5 | NA |
| 插入損耗(dB) | NA | ≤2.0 | ≤2.0 | 1 | |
| 輸入反射損耗(dB) | ≥60 | ≥55 | ≥16 | ≥16 | ≥60 |
| 輸出反射損耗(dB) | ≥60 | ≥55 | ≥16 | ＞45 | ≥60 |
| 輸入光功率范圍(dBm) | -10～+10 | -10～+24 | NA | -5～10 *10 | -5～10 |
| 光AGC范圍(dBm) | NA | NA | NA | NA | NA |
| 輸入電平典型值(dBµV) | NA | NA | NA | NA | NA |
| 輸入電平范圍(dBµV) | NA | NA | 96～106 | 75～95 | NA |
| 輸出電平(dBµV) | NA | NA | NA | NA | NA |
| 輸出光功率(dBm) | 10～25 | NA | NA | 6～14 | 10～22 *9 |
| 衰減調節范圍(dB) | -3～0.5dB | NA | NA | 0～8 *11 | -3～+5dB |
| 斜率調節范圍(dB) | NA | NA | NA | NA | NA |
| 隔離度(dB) | ≥45 | ≥50 | ≥70 | NA | ≥45 |
| C/N(dB) | ≥51 | NA | NA | ≥51 *3 | ≥51 |
| CTB(dB) | ≥63 | NA | NA | ≥65 *3 | ≥63 |
| CSO(dB) | ≥63 | NA | NA | ≥61 *3 | ≥63 |
| 動態范圍@NPR≥30dB(dB) | NA | NA | NA | NA | NA |
| 輸入RF端口數 | NA | NA | 2 | 1 | NA |
| 輸出RF端口數 | NA | NA | 1 | NA | NA |
| 輸入光口數 | 1 | 2 | NA | 1 | 1～2 |
| 輸出光口數 | 1～2 | 1 | NA | 1 | 8～32 |
| RF接頭類型 | NA | NA | 公制或英制 | 公制或英制 | NA |
| 光接頭類型 | SC/APC 或 FC/APC | SC/APC 或 FC/APC | NA | SC/APC 或 FC/APC | SC/APC 或 FC/APC |
| 工作模式 | NA | Auto、Manual | Auto、Manual | AGC、MGC | NA |
| 功耗(W) | ＜11 | ＜5 | ＜1 | ＜20 | ＜30 |
| RF檢測 | 支持 | 支持 | 支持 | 支持 | 支持 |
| 工作溫度范圍(°C) | -20～+60 | -20～+60 | -20～+60 | -20～+65 | -20～+65 |
| 工作濕度范圍(%) | 5～95 *4 | 5～95 *4 | 5～95 *4 | 5～95 *4 | 5～95 *4 |
| 切換時間 | NA | ＜10 | ＜15 | NA | NA |
| MTBF(小時) | ＞10萬 | ＞10萬 | ＞10萬 | ＞10萬 | ＞10萬 |
| 外形尺寸 | 485×43×300 | 485×44×362 | 485×43×300 | 483×44×348 | 483×44×348 |
|
注：1.工作在MGC狀態時； 2.具備-12dB高隔離度插入口，與主口間隔離度≥50dB； 3.按照《GYT 143-2000 有線電視系統調幅激光發送機和接收機入網技術條件和測量方法》A類要求進行測試； 4.無冷凝； 5.兩口輸出狀態； 6.兩路光輸入時具備光輸入備份功能； 7.-10dBm接收時； 8.輸出光功率支持向下調節3dB，向上調節0.5dB，步進為0.5dB； 9.8至32路輸出口功率； 10.廣播輸入光功率； 11. 廣播和插播復用后輸出時兩者之間的差值，自動調節時，插播光功率較廣播光功率低6dB。 |
|||||
